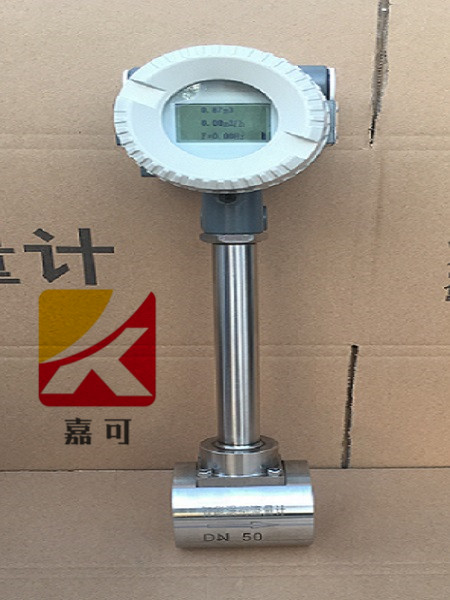

渦街流量計管道內徑引入的誤差
發布時間：2019-07-24 10:39:54
與渦街流量計連接的管道，其內徑與渦街流量計測量管內徑完全一致的情況并不很多，尤其是大家喜歡使用的進口渦街流量計和引進技術生產的渦街流量計。因為外國的無縫鋼管管徑標準與中國標準不一致，例如名義管徑6in(1in=0.0254m)的無縫鋼管，國外標準為外徑176mm，而中國為159mm，相差較多。另一個原因是名義管徑標準相同的無縫鋼管，由于壁厚規格差別大，內徑也產生較大差異。
在實流標定中發現，管道內徑等于或大于渦街流量計測量管內徑時，流量示值穩定，流量系數正常。但若管道內徑小于測量管內徑時，流量示值出現強烈的噪聲，這是因為流體流過截面積突變的管段時產生二次流所致。在管徑大于測量管內徑時，也有二次流產生，但因二次流存在的部位在測量管之外，對儀表示值影響不明顯。
當管道內徑小于測量管內徑（3％以內）時，雖然不會對儀表本身所固有的流量系數產生影響，但因流通截面積突變引起表觀流速變化而可能產生附加測量誤差。這時可通過修正流量系數來補償。
