1、選擇雷達物位測量裝置時應考慮的問題
雷達電平的選擇在很大程度上取決于工藝，應充分考慮介質的腐蝕性和附著力。此外，介質還有各種物理性質，包括測量范圍和錯誤要求。雷達等級通常是按頻率劃分的，所以有低頻雷達和高頻雷達這個兩者都有不同的特點和優勢。例如，低頻雷達具有很強的穿透力，適合在惡劣環境下使用；而高頻雷達的頻率較高，發射信號特別強，測量誤差很小，因此，在一些污染和腐蝕性場所的應用更適合。雷達天線一般有以下幾種形式：
（1）柱形天線：適用于腐蝕性和冷凝性工況。此外，上罐也固定，水平罐智能雷達液位計半徑范圍內的無障礙液位測量也包括在內。適用范圍小，安裝孔尺寸隨意，材料一般。
（2）喇叭天線：喇叭天線分布廣泛，大多數情況下都可以使用。一般安裝在罐頂，但在某些情況下不能使用，如瀝青、液硫等極端惡劣的環境，其測量范圍比較大，常用材料有哈氏合金等。
（3）拋物面天線：這種天線可用于液體、固體和泥濘介質中給你。它的聚焦性能最好，相對穩定，雷達波束也是小的。那個測量誤差范圍很小，也可以在很寬的范圍內進行測量，鑒于極端惡劣的形勢，大力防治污染也能控制環境。
在選擇罐區液位裝置的測量雷達時，也考慮了很多因素。如果對測量電平雷達有特殊要求，如測量誤差范圍必須很小，測量穩定性要求很高，則測量電平的雷達天線通常有以下幾種類型：
（1）拋物面天線：如果必須安裝天線的產品嚴重，則該類型天線將投入使用，可在產品操作過程中直接安裝。
（2）喇叭天線：與上述拋物線天線在某些方面類似，安裝基本相同，產品在安裝過程中不必停止運行。
（3）帶導軸的天線：您的安裝已安裝在管中。一般情況下，安裝的產品為原油儲罐或成品油儲罐，也必須是帶外游動頂?shù)脑蛢?chǔ)罐。可在不中斷產品運行的情況下進行安裝。
（4）液化石油氣 / 液化天然氣（LPG/LNG）天線：此天線必須在產品結束后安裝，適用于高壓或低溫液體測量。
2、智能雷達液位計安裝注意事項
（1）在半徑角區應無障礙物，其工作節奏由發射波、反射波和接收波組成。

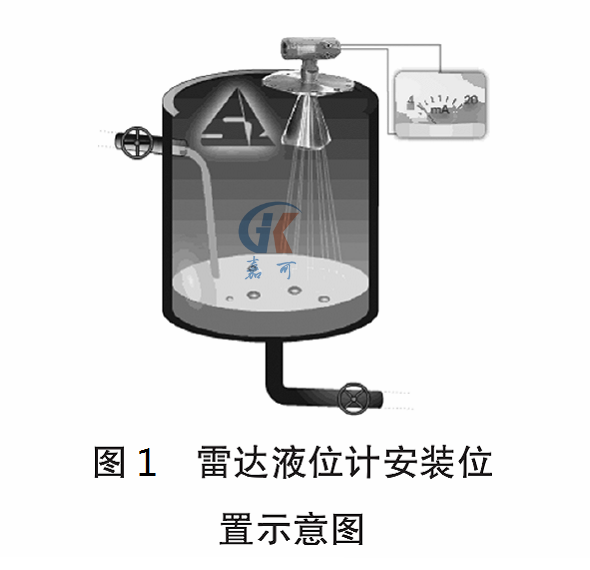

（2）與料口和槽中心保持一定距離：為了避免這種現象，不能安裝在油箱中心附近，通?？拷拖浔?。如果在料口附近安裝液體，接收端會接收到許多錯誤的反射波，這些反射波不可避免地會影響測量精度。圖1為智能雷達液位計安裝位置示意圖。
（3）裝置不應具有強氣流：某些工藝條件處于極強的物理環境中或具有強烈的化學反應。如果采用這種方法，接收的波形可以準確地判斷出液位的實際情況，但安裝方式要求更高。管道應非常光滑，開口點應極其對稱，以確保反射波不受阻礙。因此，應選擇旁通管的組裝方法。
3、帶雷達物位測量裝置的設備和儀器
智能雷達液位計一般安裝在罐區頂部。在收集到數據后，對數據進行計算和分析，然后，通過總線傳輸?shù)焦芾硐到y(tǒng)，實時監控油罐的運行情況。這個指示器是一個非常重要的測量元件。為方便檢查人員檢查，應在靠近地面的地方設置指示器，實時顯示管內情況并糾正錯誤。
